Technické parametre a špecifikácia šikmej schodiskovej plošiny
-
TECHNICKÁ CHARAKTERISTIKA ZARIADENIA: Zariadenie spĺňa normu STN EN 81-40:2011-04 (27 4003).
OPIS ŠIKMEJ SCHODISKOVEJ PLOŠINY
ŠIKMÁ PLOŠINA pre trvalé inštalovanie je zariadenie na prekonávanie architektonických bariér. Pohybuje sa po dráhe, ktorá má tvar zábradlia. Dráha je štandardne z nerezu. Rozmery plošiny sú zvolené tak, aby splnili požiadavky telesne postihnutých osôb. Ovládacie prvky plošiny sú umiestnené s ohľadom na jednoduchú obsluhu a dosah. Pre priamu dráhu je určený typ SPZ, pre dráhu so zákrutami typ SPU. Po použití sa plošina zloží a neprekáža na schodisku. Plošina môže mať dve varianty sklápania nájazdových rámp a podlahy: mechanické a elektrické. Elektrické sklápanie je vhodné ak plošinu budú využívať osoby s rôznym stupňom postihnutia. Plošina je vybavená mikročipom a je možné automaticky navoliť spôsoby jazdy, sklápania či iné funkcie. V prípade stálej obsluhy zaškoleným personálom zvyčajne postačuje prevedenie s mechanickým sklápaním.

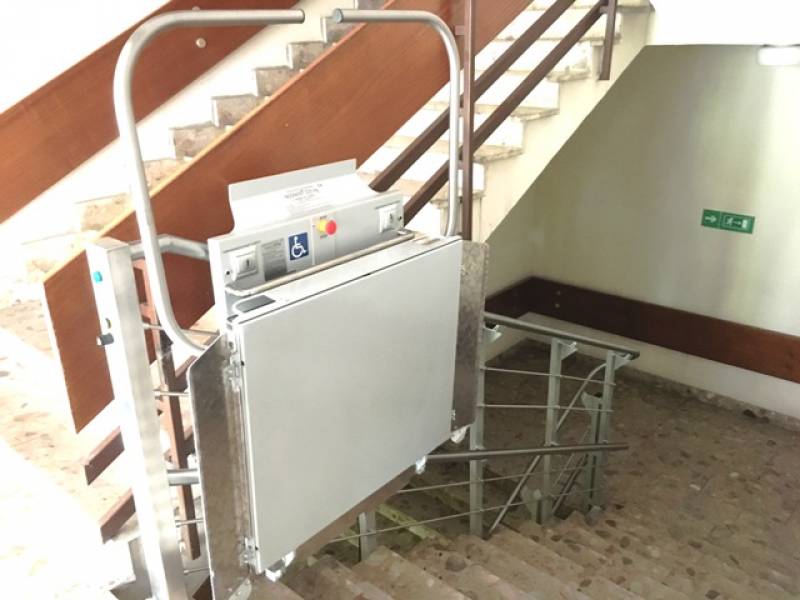

Typ SPU – so zákrutou, Šikmá schodisková plošina
Typ SPZ - šikmá schodisková plošina pre rovné schodisko

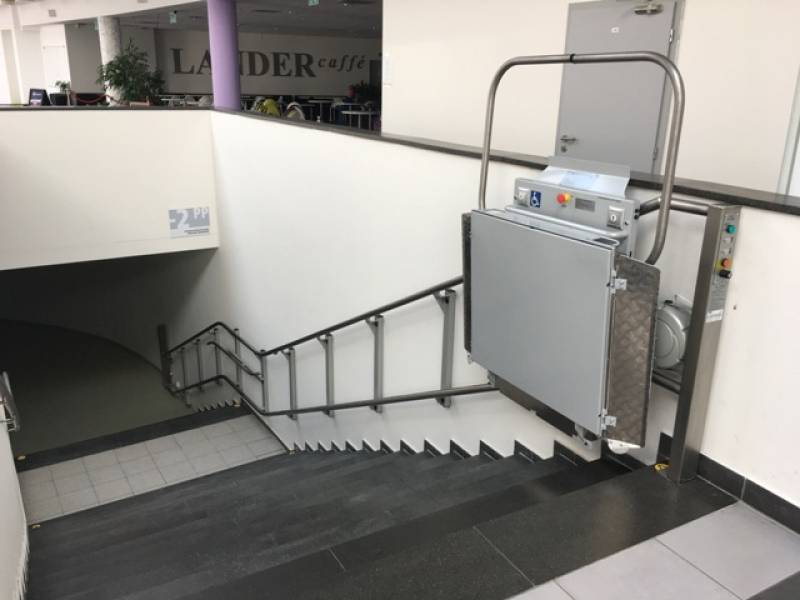

Typ SPU3 - Šikmá schodisková plošina zákrutová, s možnosťou rovných úsekov
PARAMETRE:
- Hrúbka sklopeného zariadenia 290 mm od steny
- Menovitá rýchlosť 4,5 m/min plynulý rozbeh a spomalenie v koncových polohách
- Pohon elektrický
- Sklápanie podlahy mechanické / elektrické
- Ovládanie tlačidlové / beztlačidlové - v staniciach a na plošine
- Prevedenie plošiny interiér / exteriér , Farba RAL: , nerez čelný kryt , polyuretáový náter
- Prevedenie dráhy nerez matný, brúsený
- Prevedenie pomocnej konštrukcie kotvenia dráhy - stĺpiky, oceľ, povrchová úprava farba RAL
- Kotvenie - Stĺpiky (dráha) kotvené do schodov (steny) – chemické kotvy
- Zákruty 1 x 180°parkovacia zákruta - dole, 1 x 180° zákruta na schodisku, min.rádius 160 mm, vzdialenosť osí koľajníc v zákrute 320 mm
- Max. uhol stúpania 70° pri zachovaní pôvodnej nosnosti
- Výplň dráhy nerezové trubky ( dokonalá náhrada zábradlia )
- Posúdenie zhody (úradná skúška) - v prípade záujmu je možné doobjednať
- CERTIFIKÁTY VÝROBCU - SPIG s.r.o.
MINIMÁLNA ŠÍRKA SCHODISKA:
- pre rozmer podlahy 900 x 750 mm – šírka oboch ramien aj s medzerou 2400 mm
- pre rozmer podlahy 900 x 700 mm – šírka oboch ramien aj s medzerou 2200 mm
Ak medzi ramenami schodiska je napr. múr a nie je možné do medzery inštalovať, je potrebná šírka každého ramena schodiska :
- pre rozmer podlahy 900 x 750 mm - 1100 mm
- pre rozmer podlahy 900 x 700 mm - 1050 mm. Pokiaľ je potrebné kotvenie na nosné stĺpy do podlahy treba pripočítať 40-60 mm.
Podľa rozmeru Vášho schodiska a Vášho vozíka môžeme podlahu upraviť aj atypicky. ( Aj pre šírku schodiska menej než 1000 mm. )
BEZPEČNNOSTNĚ PRVKY:
- Bezpečné elektroprevedenie podľa najnovších predpisov
- Ochranné madlá – automatické a mechanické blokovanie behom jazdy
- Sklopné nájazdové rampy – zaistenie vozíka, automatické a mechanické blokovanie behom jazdy
- Pevné bezpečnostné madlo pre pridržanie
- Bezpečnostné STOP tlačítka na plošine aj na ovládacích skrinkách v staniciach
- Bezpečnostné spínače dojazdu a extradojazdu
- Bezpečnostné mikrospínače citlivého dna a nájazdových rámp - zastavenie plošiny pri stretnutí s prekážkou
- Bezpečnosť počas jazdy je garantovaná bezpečnostnými systémami proti nárazu, pritlačeniu a zachyteniu predmetov, naviac je možné v prípade potreby zastaviť pojazd aj z ktorejkoľvek stanice STOP tlačítkom v staniciach.
VÝHODY:
- už viac ako 20 rokov overená kvalita na trhu
- aj atypické zariadenia na mieru
- vlastní projektanti, slovenská výroba plošín
- výhoda elektrického prívodu bez batérií
- môžete jazdiť bez obmedzenia, nevybije sa
- mimoriadne dlhá životnosť
- aj 15-ročné plne využívané zariadenia bez poruchy
- sklopená hrúbka plošiny je do 300mm
- rozmer plošiny je normalizovaný, podľa normy je 900 x 750 mm
- kotvenie chemickými kotvami (spevní stavbu – aj staré budovy)
- sklon dráhy je možný na požiadanie až do 750 bez obmedzenia nosnosti 230kg
- nerezová dráha (nehrdzavie, nelúpe sa farba, nie sú odery ako pri komaxite)
- hornú rúru dráhy je možné využiť ako pekné madlo zábradlia, nemá mastenú drážku, ani plochý profif
- periodické prehliadky nie sú potrebné každé tri mesiace, stačí jeden až dva krát do roka, podľa frekvencie použitia (úspora na prevádzkových nákladoch)
- prvá periodická prehliadka v cene - el. prívod postačuje 230V
- plošinu je možné zaklopenú odosielať a privolávať zo staníc
- je možné ju aj zo staníc kedykoľvek zastaviť, alebo zmeniť smer
- ľavé alebo pravé umiestnenie
- plošina je zhodná, mení sa len dráha, plošinu je možné inštalovať aj inde
Na plošinu je možné získať štátny príspevok na základe Zákona o kompenzáciách č. 447/2008 Z.z., § 33, Príspevok na zdvíhacie zariadenie do 95% z ceny zariadenia až do výšky 11 617,88 EUR.
Na získanie doplatku poskytujeme poradenstvo a pomoc.
