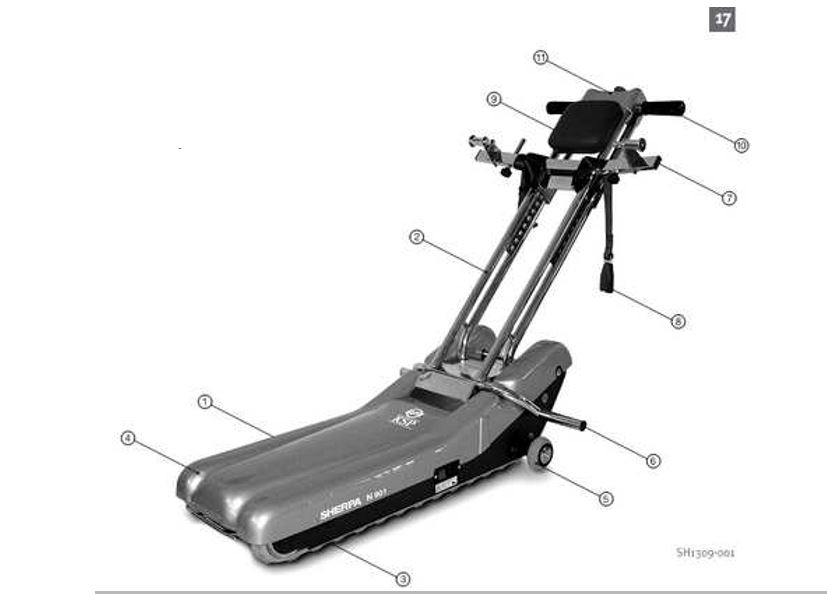

1. podvozok, ťahací mechanizmus

2. držadlo

3. gumové pásy

4. kapota, kryt

5. pomocné kolieska

6. podpery kolies invalidného vozíka

7. horné upevnenie vozíka

8. bezpečnostné pásy

9. opierka hlavy

10. rukoväte

11. ovládací panel

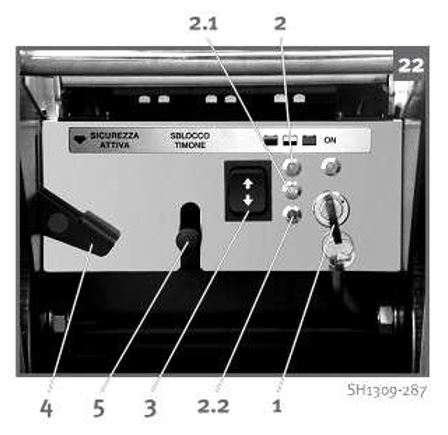

Riadiaci panel

1. manipulačný kľúč,

2. batéria plne nabitá (zelená)

2.1 batéria čiastočne nabitá (žltá)

2.2 batéria vybitá (červená),

3. Gombík chod dopredu↑, chod vzad↓- v tomto prevádzkovom režime je rýchlosť automaticky znížená,

4. bezpečnostná páka- prístroj pracuje len ak je páka v polohe nadol,

5. odblokovanie páky

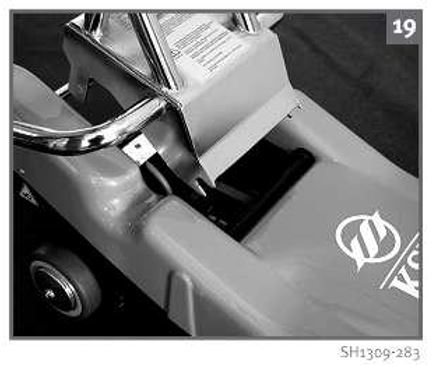

Kontakty ( C ) spájajú ťah. mechanizmus a držadlo.

Pozor: Ak sú tieto dve časti odpojené , kľúče musia byť vždy v polohe OFF

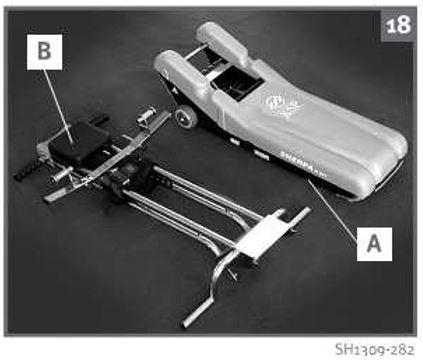

Schodolez sa skladá z dvoch častí, ktoré je možné rozpojiť

• Podvozku - A

• Držadla - B

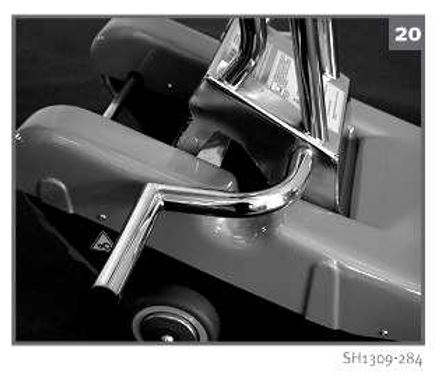

 Držadlo a podvozok (ťahací mechanizmus) sa pri transporte môžu rozpojiť.

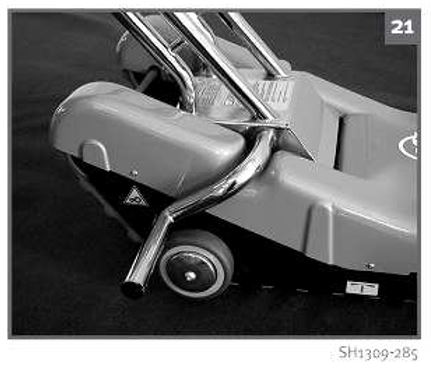

Pozor: pred spojením skontroluj či v spoji nie sú cudzie predmety,

ruky alebo oblečenie osoby na vozíku.


















Kľúče musia byť v polohe OFF
